一、初代超声导管

早在1956年，Tomasz Cieszyński教授就制造了**根超声波导管，拟用于心内检查，但他的**篇文章仅报告了体外和动物试验的结果。3年后的1959年，University of Washington的Franklin教授团队描述了一种侵入性的超声波测量方法，如下图1，但注意他们开发的超声设备并未进入心内。

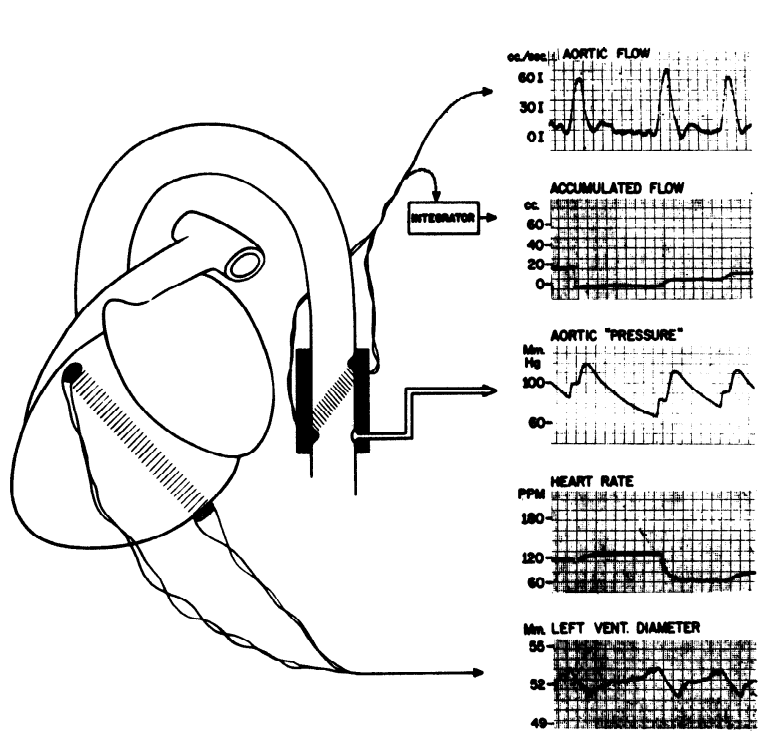

图1 整合通过降主动脉的血流以评估每搏输出量，通过安装在左室两侧的钛酸钡晶体（Barium titanate crystals）间的超声传播时间来记录左心室的直径

二、心内相控阵探头

20世纪70年代初，在超声的大发展浪潮下，荷兰 University Hospotal 'Dijkzigt' Rotterdam的 N. Bom教授等人开发了**个心内相控阵探头，如下图2。

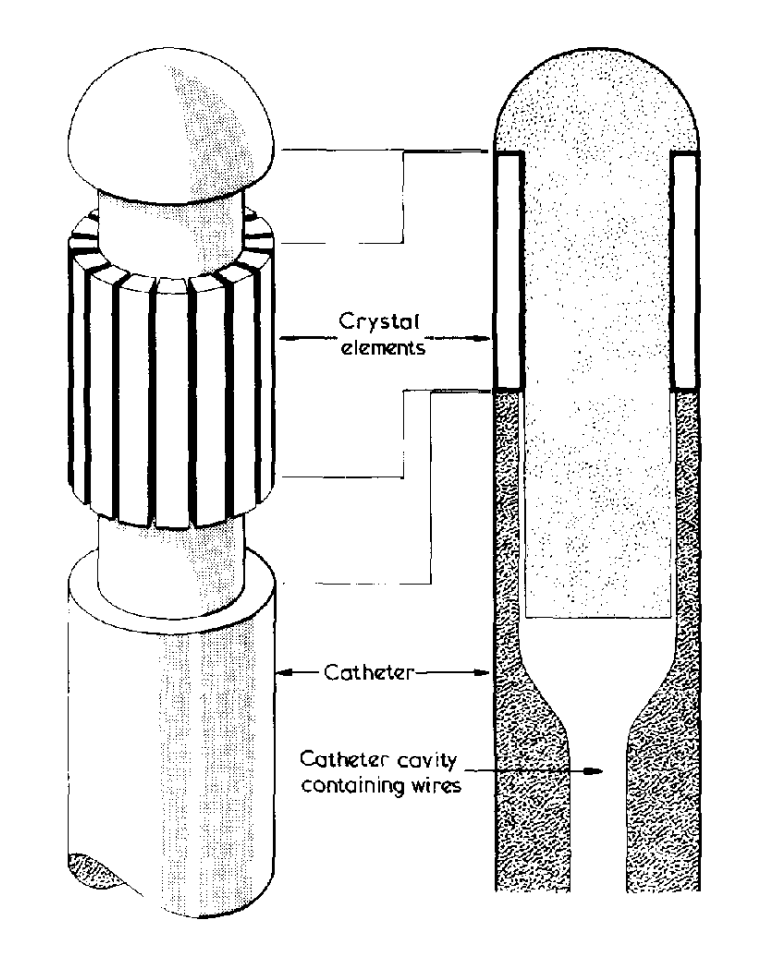

图2 70年代出现的**代ICE导管探头

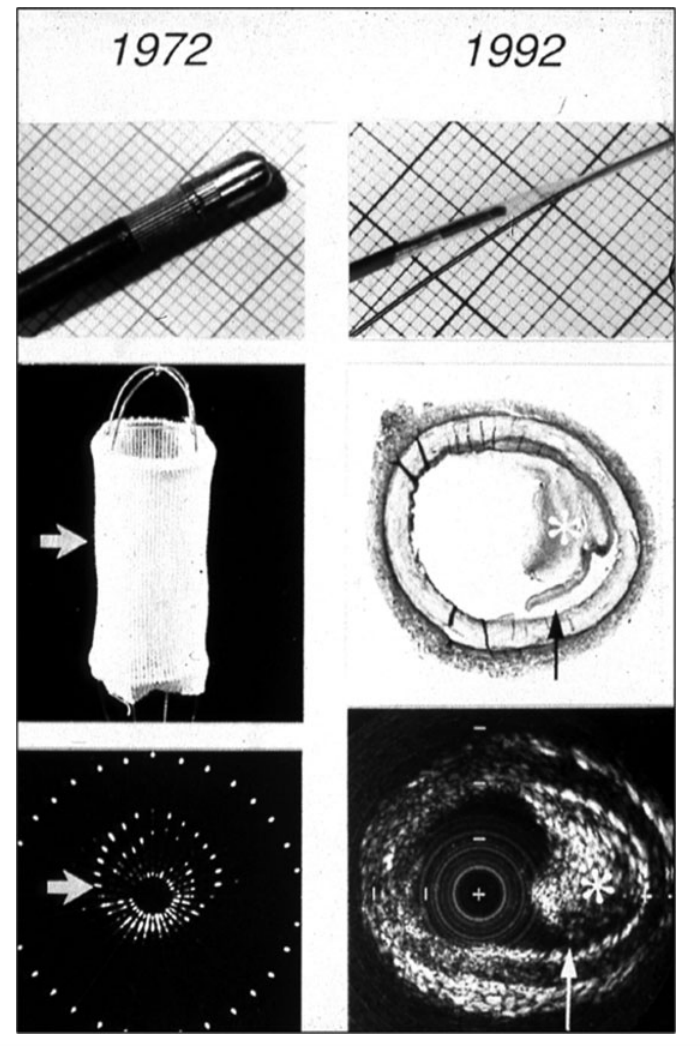

图3 70年代（左，32元件相控阵，5.6MHz）和90年代（右，30MHz）的两代IVUS导管及其成像对比（初代成像好玄幻）

到了1981年，美国New York University Medical Center的Ephraim Glassman教授和Itzhak Kronzon教授，**次在心内超声导管（导丝？）指导下完成了房间隔穿刺。他们使用的M-mode超声换能器宽0.2mm，直径0.5-0.75mm，7.5MHz，是偏铌酸铅或锆钛酸铅的盘状晶体，安装在同轴导线上，如下图4，能够穿过8Fr的心内导管或17号房间隔穿刺针。

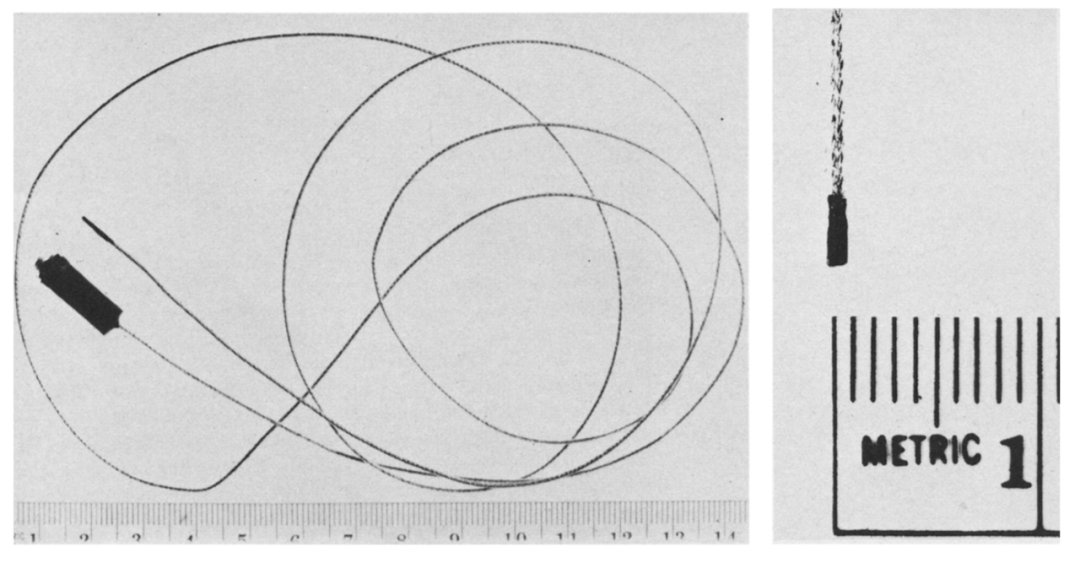

图4 传感器连接同轴导线，该导线近端配有标准连接器

三、4D ICE导管

随后，在食道超声小型化的基础上，在二维超声导管诞生后不久，即迎来了4D ICE导管。如下图5，这是个10Fr，带有64元件、6.2MHz的相控阵导管。这也是既往集成在12Fr导管（GEN I）上，或70元件、112元件换能器的优化版。

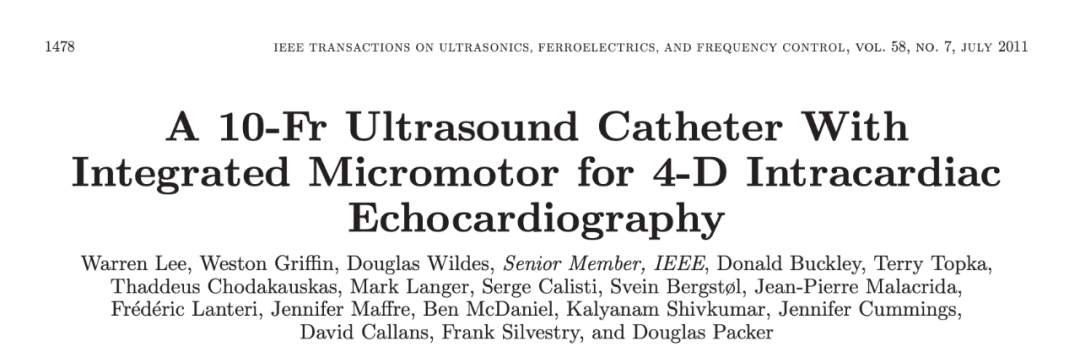

图5 2011年，**篇4D ICE超声导管原型（GEN III）的报道，注意当年的作者中包含了GE和BW的科学家们

为了实现4D功能，研究者们开发了一个在仰角方向具有内部机械振荡/振动的一组扇形相控阵超声换能器，其中机械振荡（Mechanical oscillation）是通过将1.9mm微电机与导管头段的换能器集成来实现的。（此处的微电机是美国MicroMo Electronics公司提供的，带有gearhead，能够产生约300uN.m的峰值扭矩）换能器则是在柔性电路上制造的，声学堆栈大致位于其中心。制造换能器的两层柔性电路大约长168mm，宽2mm。虽然看描述很高大上，不过筒子们应该也猜出来了，估计是用机械扇扫来做成的大范围成像，毕竟是15年前的技术。

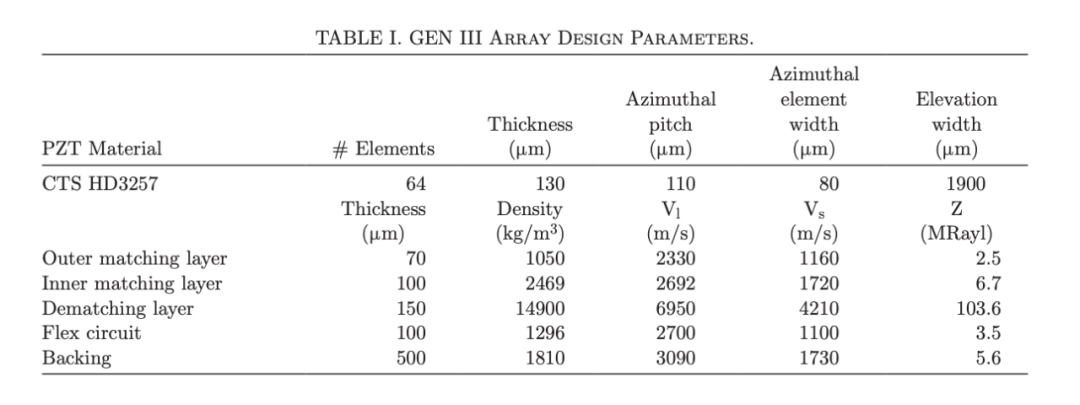

图6 GEN III原型导管相控阵的设计参数

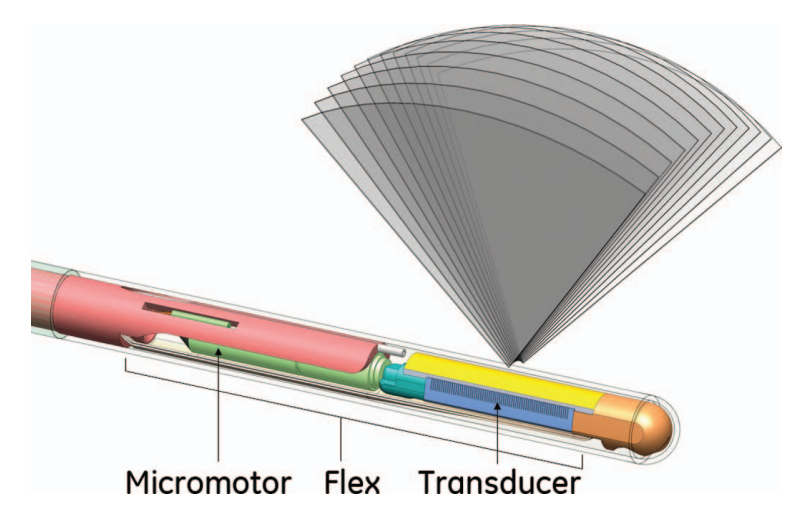

图7 GEN III原型导管头段设计，换能器位于远端而微电机位于近段，柔性互联电路可在其下方空间内旋转

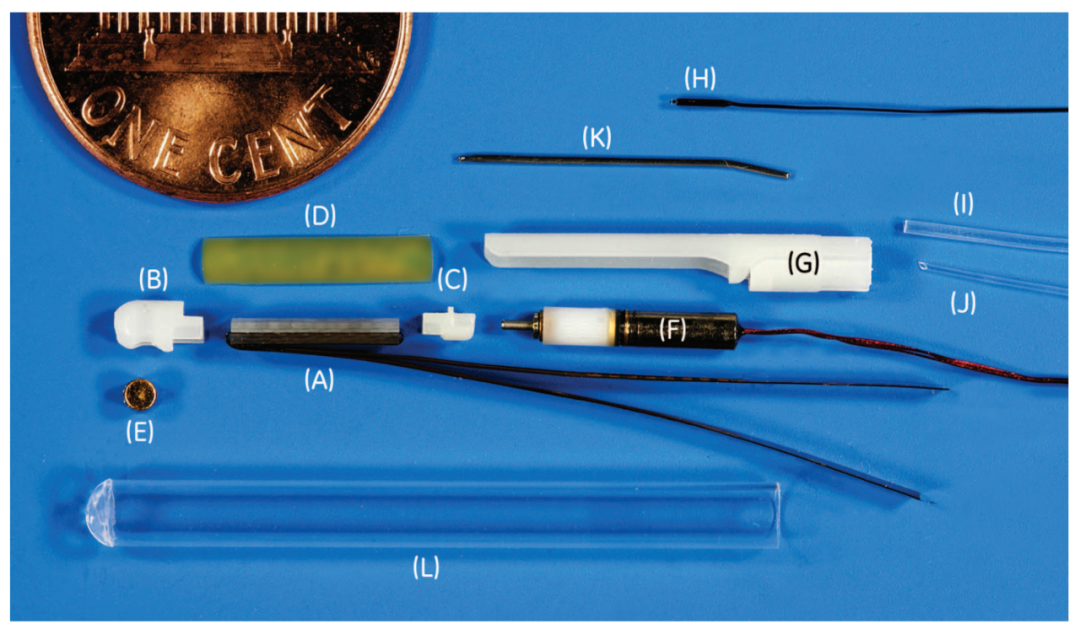

图8 GEN III原型导管头段的分解图。（A）换能器；（B）和（C）远端和近端换能器固定装置；（D）非聚焦透镜；（E）磁铁；（F）电机和变速箱；（G）电机固定装置；（H）热敏电阻；（I）填充管；（J）通气管；（K）填充针。所有换能器和电机组件集成并密封在10-Fr的聚甲基戊烯管（L）内

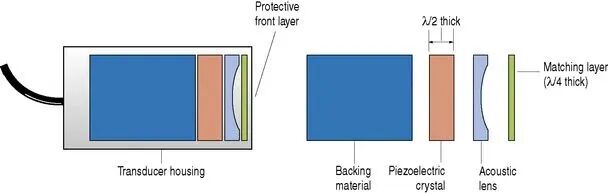

图9 对比下传统的手持超声探头的设计

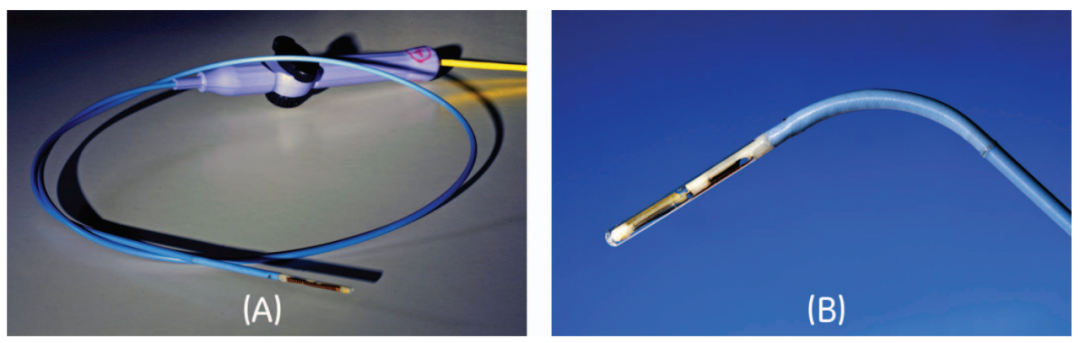

图10 GEN III导管外观和头端特写

后面有段历史相信大家也很熟悉了，反正不晓得谁离开了谁，BW和另一家联手了，GE的科学家们则在2016年发表了一篇新进展。这次的题目就起得比较实际了“4D ICE：a 2D array transducer with integrated ASIC in a 10 Fr catheter for real-time 3D intracardiac echocardiography”，ASIC-专用集成电路（Application-specific integrated circuits）。此文中的10Fr导管和GE Vivid E9超声成像系统进行联用。我们都晓得，理论上，相控阵换能器只能做一维方向的扫描，如要增加方向，那么就必须增加相控阵元，或加用机械转动，如上文。而在本文中，GE的科学家们特意又提到，当前市面上已有的，连用不同三维标测系统的AcuNAV、ViewFlex和SoundSTAR ICE导管，都是基于一维的相控阵换能器和单平面的二维成像。
